一、产品介绍
BS20K-CAT版本切割头是嘉强公司新产品之一，功率≤20kw，内置了驱动器板块，支持模拟量/脉冲控制调焦单元或EtherCAT总线通讯及总线控制调焦单元。可以适配嘉强数控系统，标配穿孔检测、过程监控。
备注：BS20K-CAT款有平面款和三维款，可选内置放大器款，目前只支持EtherCAT总线通讯。
标准款型号：

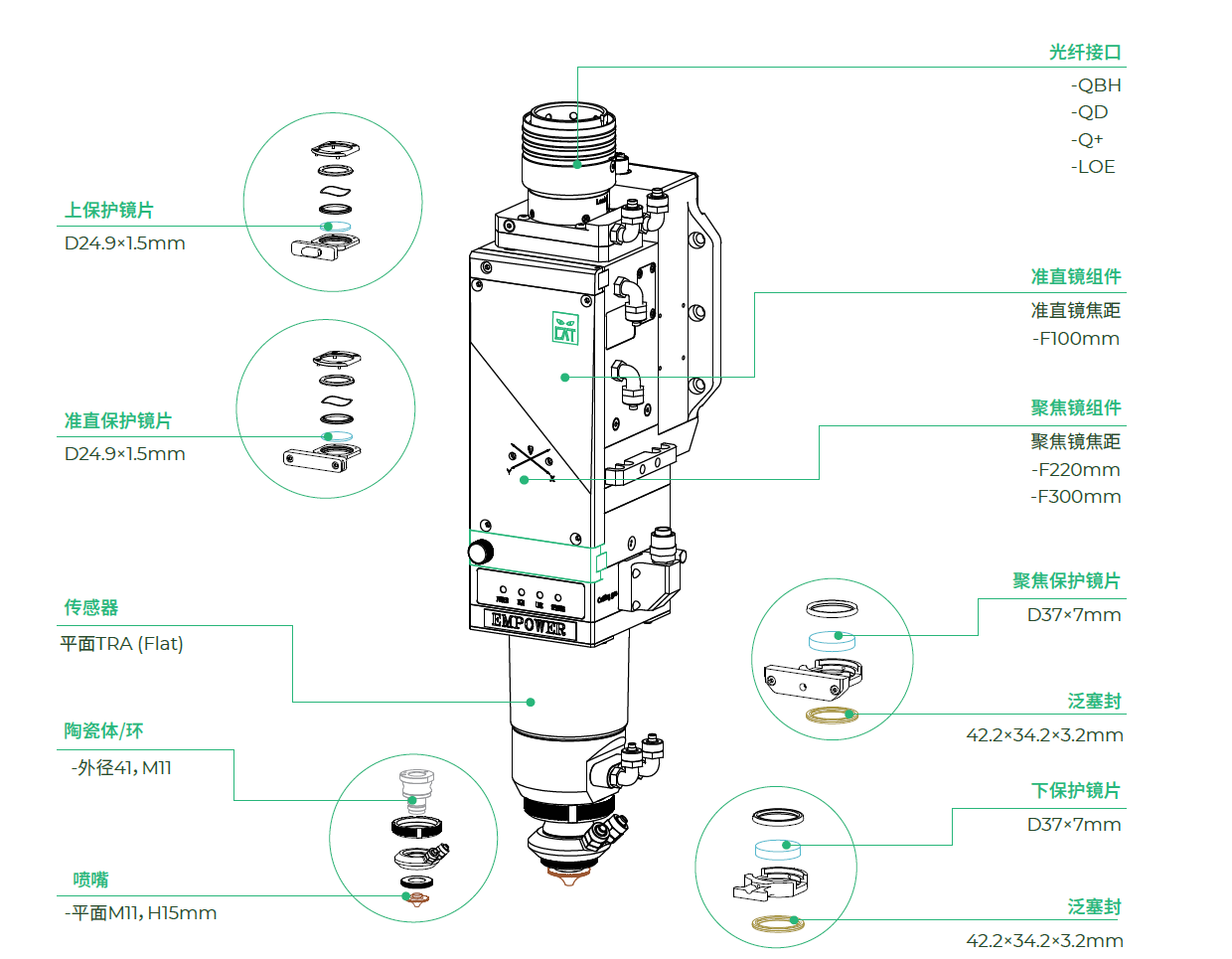

平面款：BC.BS20E.0014(F220mm)；BC.BS20E.0017(F300mm)

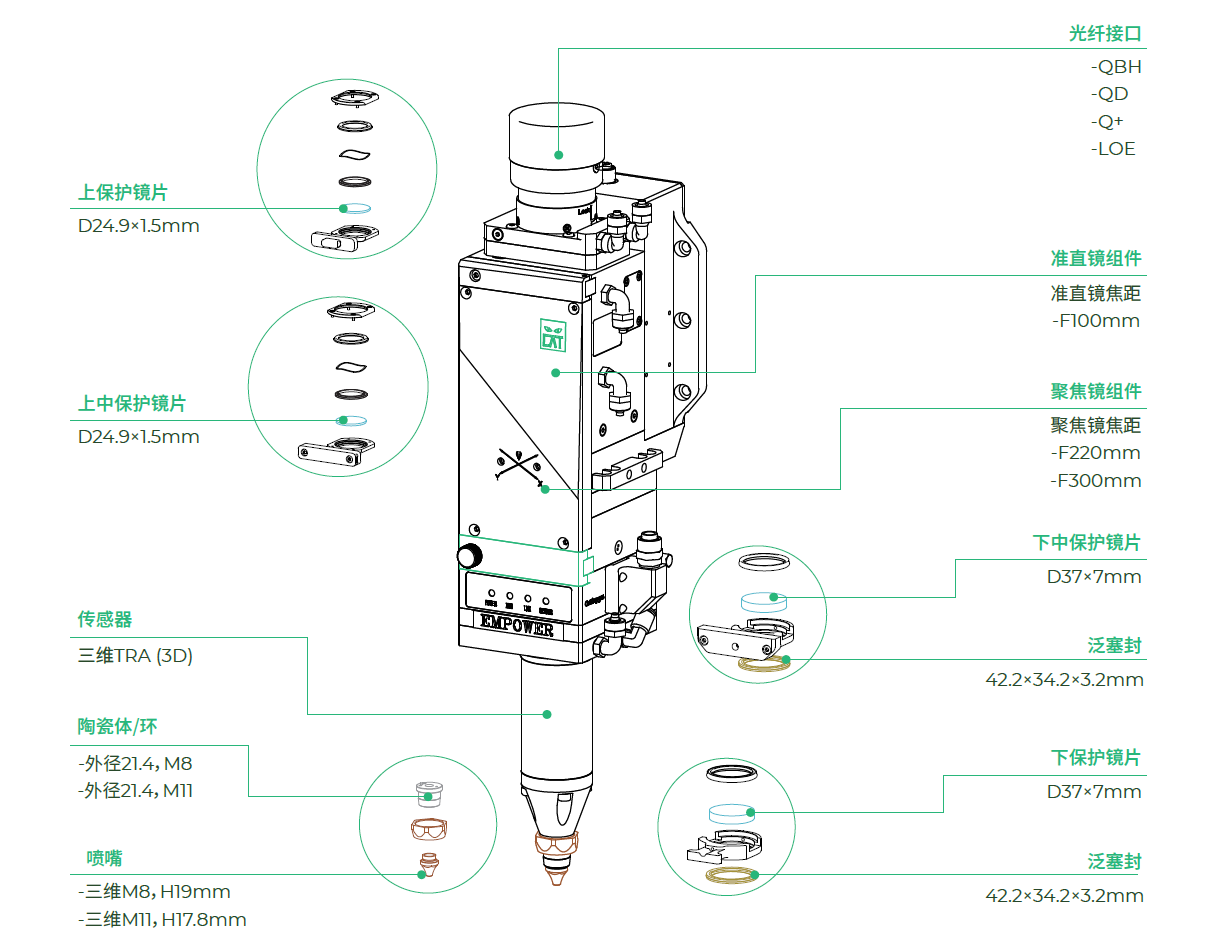

三维款：BC.BS20E.1006(F220mm)；BC.BS20E.1009(F300mm)
二、产品优势
1、双重光学防护
4组保护镜，延长核心镜片寿命，多重防护提升核心腔体内密封等级
2、控制方式灵活
支持模拟量/脉冲控制调焦单元或EtherCAT总线通讯及总线控制调焦单元，使用者可以通过程序设定实现连续快速的焦点位置调节
3、优化机械/水路设计
简化镜片安装方式，降低维修维护的难度及成本;防撞结构降低误操作引起的损失
BS全系列标配防腐蚀工艺，避免长期使用水冷腐蚀水路漏水
出色的喷嘴水冷结构，显著提高了在切割钢板过程中的稳定性、表面质量和效率
4、高效冷却
气体控制更精准，断面质量更稳定
开气保护，防呆设计，降低污染镜片概率
一键智能标定气压，更换喷嘴/工艺更便捷省心
实时监测切割过程中保护镜温度，有效降低因保护镜污染造成的切割不良
5、杂散光检测
标配高响应镜片杂散光检测模块，有效防止镜片因污染炸裂
6、内置电容放大器
可选内置电容放大器款，让调高跟随更精准、稳定
7、穿孔检测/过程监控
适配嘉强数控系统，标配穿孔检测、过程监控
三、产品展示

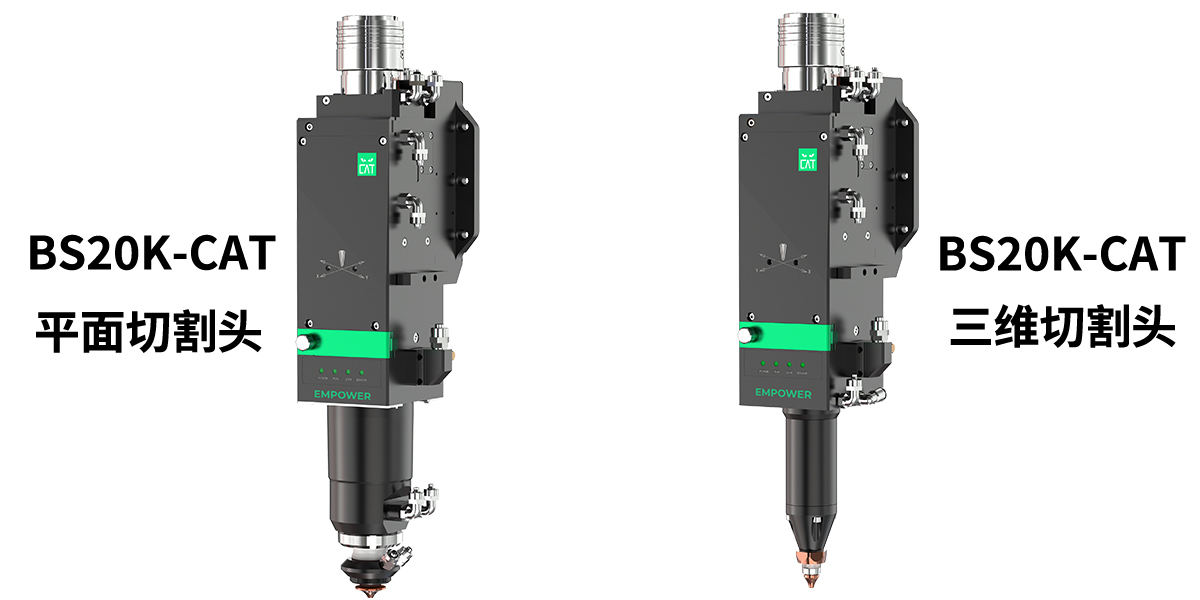

Raytools嘉强 BS20K-CAT系列总线款 平面切割头和三维切割头
四、技术参数
| 光纤接口 | Q+，LOE3.1，LOE3.2 |
| 适用波长 | 1080nm |
| 功率大小 | ≤20kw |
| 数值大小 | 0.13 |
| 光学配比 | 100:220；100:300 |
| 水平焦点调节范围 | -1.5mm~+1.5mm |
| 垂直焦点调节范围 | -40mm~+40mm |
| 工作电压 | 24V±10％，最小3A |
| I/O接口 | 开关输出端电流限制在30mA 以内 |
| 喷嘴规格 | D28*M11(平面款)；M8*H19(三维款)；M11*H17.8(三维款) |
| 重量 | 约9.6kg |
五、资料下载
BS20K-CAT系列 用户产品手册中文版-----点击下载
BS20K-CAT系列 用户产品手册英文版-----暂无
BS20K-CAT-3D系列 用户产品手册中文版-----点击下载
BS20K-CAT-3D系列 用户产品手册英文版-----暂无
