一、系统下载
XW100 平面焊接系统 V2.0.0.31320-----点击下载
二、系统介绍

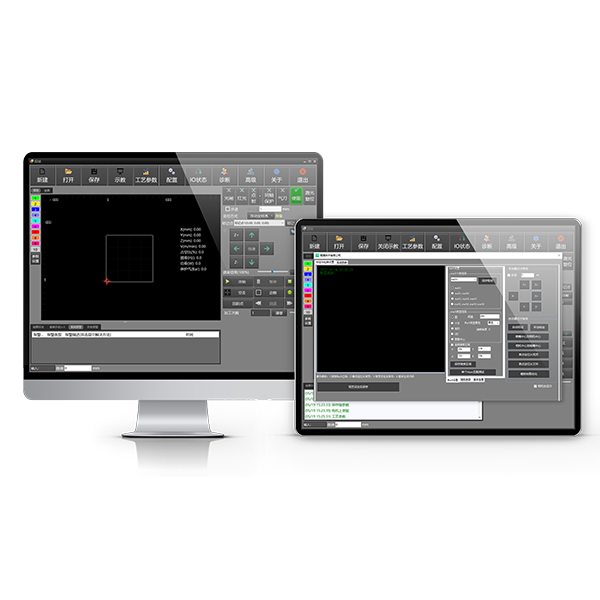

XW100是针对钣金焊接开发的一款软件。主要应用与钣金焊接，文具柜焊接等应用场景。支持XYZ，交换台等平台加工。适用多种激光焊接机型，支持PSO示教等功能，广泛应用于新能源等行业。
备注：产品物料编码：AS.XW100.0001 XW100 平面焊接系统
三、软件特点
1、支持多种激光器，包括连续、准连续光纤激光器及半导体激光器,还支持双激光器,可实现复合工艺焊接。
2、满足激光功率与加工速度匹配、焊缝起步和结束功率缓变等工艺需求。
3、具备 4/5轴联动控制，可构成不同的坐标系配置。
4、采用 S 型加速模型，实现高精度运动控制，提高加工精度和速度，使运动更平顺，减小机床冲击。
5、示教交互友好，支持多种曲线方式拟合焊接路径。
6、支持多种加工文件，如 C 代码、DXF、PLT 等。
7、拥有便捷的CAD绘图引擎，具备图形绘制和编辑功能。
8、可扩展加工功能插件，如手轮控制。
9、具有报警日志导出功能，为操作人员提供数据支持。
10、用户试用期限和功能模块管理灵活，设备厂商可按需设定。
11、支持多种应用场景，包括新能源、熔覆、淬火等焊接应用。
四、软件功能

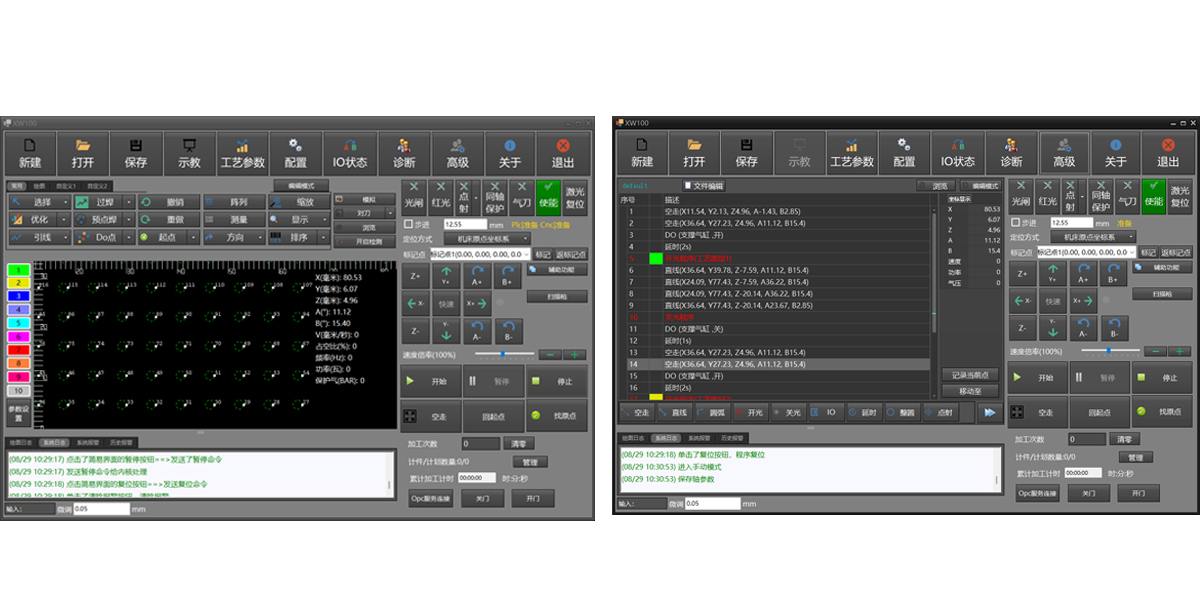

1、绘图编程方式
1.1示教交互友好
支持直线、圆、圆弧、开光、关光、IO控制、等待指令等功能，使用户能够便捷地进行编程操作。
1.2文件支持丰富
丰富的加工文件支持，包括 G 代码、DXF、PLT 等各类加工文件，方便用户导入和使用现有的图形文件，提高编程效率。

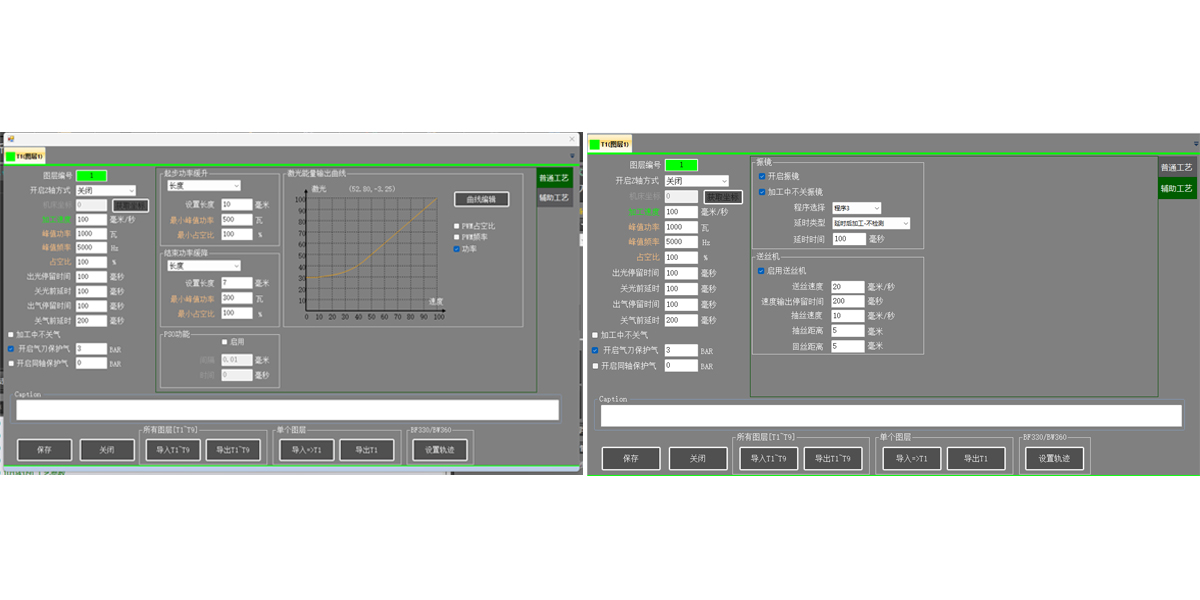

2、焊接工艺控制
2.1图层管理
该软件包含9个图层，用户可以在不同图层上进行相应的操作和设置，便于对焊接工艺进行分层管理和控制。
2.2保护气控制
对保护气的流量、压力等参数进行控制，确保焊接过程中工件的保护效果。
2.3激光功率控制
精确控制激光的输出功率，并监控激光器反馈功率，以满足不同焊接工艺的需求。
2.4缓升缓降控制(多段缓升缓降控制)
实现激光功率在焊缝起步和结束时的缓升缓降，可进行多段设置，以减少焊接缺陷的产生提高焊接质量。
2.5拐角功率控制
优化拐角处的焊接功率，使焊接在拐角处更加稳定，提高焊接质量。

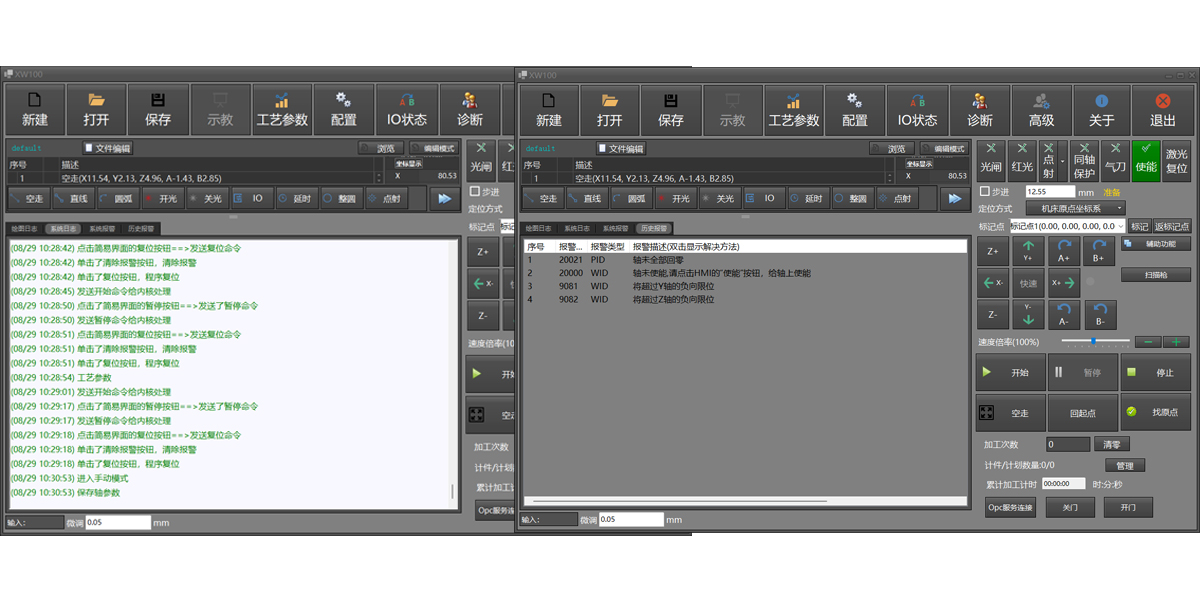

3、报警日志导出功能
能够将报警日志导出为文件，为操作人员提供了数据支撑，方便用户对故障进行分析和处理。

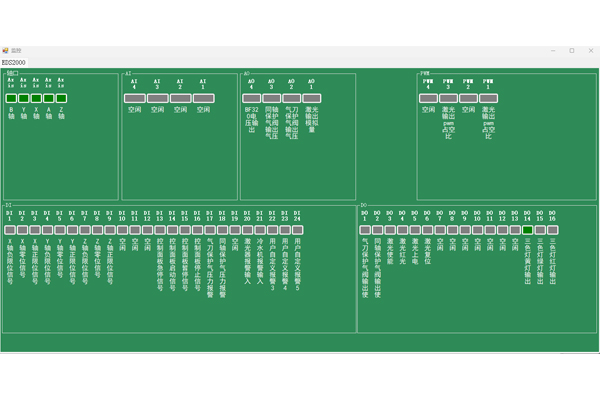

4、智能IO监控
全面监控 IO状态，包括各种限位信号、报警输入和输出信号等，确保系统的安全可靠运行，及时发现并处理异常情况。
5、CCD视觉定位
利用 CCD 视觉系统进行精准的定位，实时获取焊接位置的图像信息，通过图像处理算法实现对焊接位置的自动识别和定位，确保焊接位置的准确性,提高焊接精度。

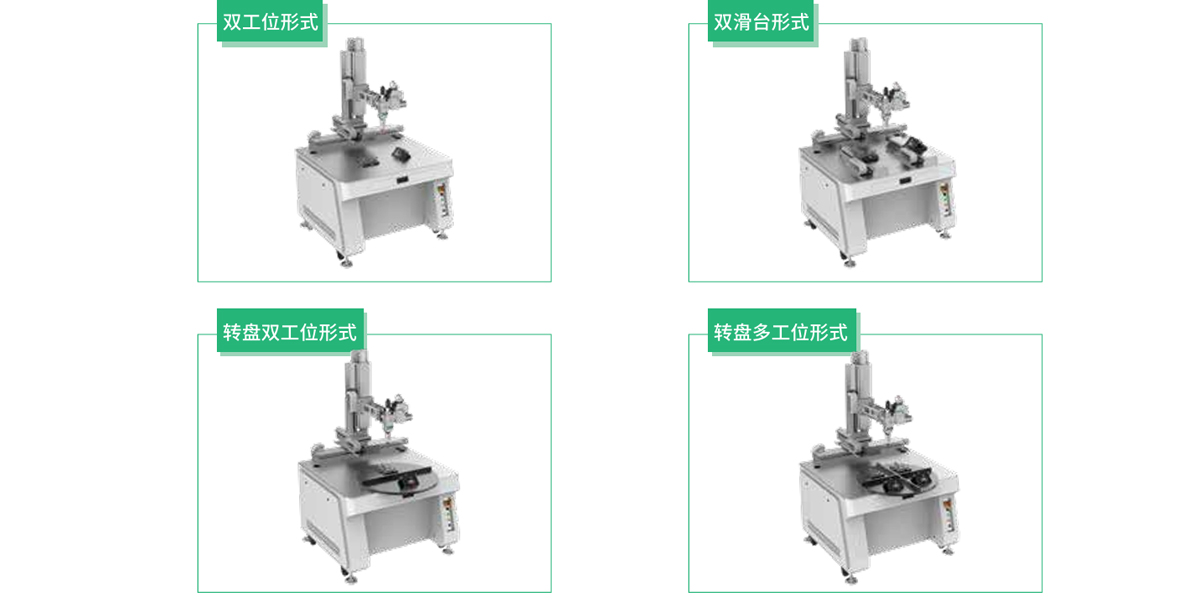

6、双工位/多工位转台
支持双工位或多工位转台，可提高生产效率，,实现连续不间断的焊接作业，同时能够满足不同工件的焊接需求。
7、MODBUS/OPCUA 通信
支持MODBUS和OPCUA等通信协议，方便与其他设备进行数据交互和集成，实现系统的自动化控制。
8、支持五轴系统
具备对五轴系统的支持能力，能够实现更加复杂的焊接轨迹和动作，提高焊接的自由度和精度。
9、RTCP功能
RTCP(Rotation Tool Center Point)功能，即旋转刀具中心点功能。在激光焊接中，RTCP 功能可以确保激光头焦点在围绕工件旋转时，始终保持在编程的轨迹上，而不受激光头长度或旋转角度的影响。这使得焊接过程更加精确和稳定，特别是在进行复杂的三维焊接时，能够大大提高焊接质量和效率。通过 RTCP 功能，软件可以自动补偿激光头的旋转和移动，使得操作人员能够更加轻松地进行编程和操作。
10、智能头监控
实时监测智能头的工作状态，包括温度、湿度、保护镜安装到位等参数，及时发现并解决可能出现的问题，确保智能头的正常运行。
五、历史版本系统下载
XW100 平面焊接系统 V2.0.0.21129-----点击下载
六、资料下载
XW100 平面焊接系统 用户手册-----点击下载
XW100 平面焊接系统 调试手册-----点击下载
XW100 平面焊接系统 安装手册-----点击下载
