一、产品介绍
BG03S是一款适用于3000W以下远程扫描焊接场景的振镜式激光焊接头，标准XY2-100数字振镜输入，高精度振镜电机，可根据工艺需求在焊接平面内定制任意加工轨迹，实现大范围加工，高反材料焊接一致性高，扫描幅面宽焊接速度快，可搭配视觉定位、焊缝监视等功能，广泛应用于新能源电池制造。
二、产品优势
1、工艺特点
焊接速度快,丰富的扫描图形,大幅面工作范围
2、优化设计
内部密封，高效防尘,双保护气刀防渣设计
3、高效水冷
整体循环水冷，运行更稳定可靠
4、扩展模块丰富
CCD监视，视觉定位，温控模块
5、焊接效果优异
优化的光学设计,高速、高质量的焊道
6、报警反馈
电源欠压,电机异常报警反馈

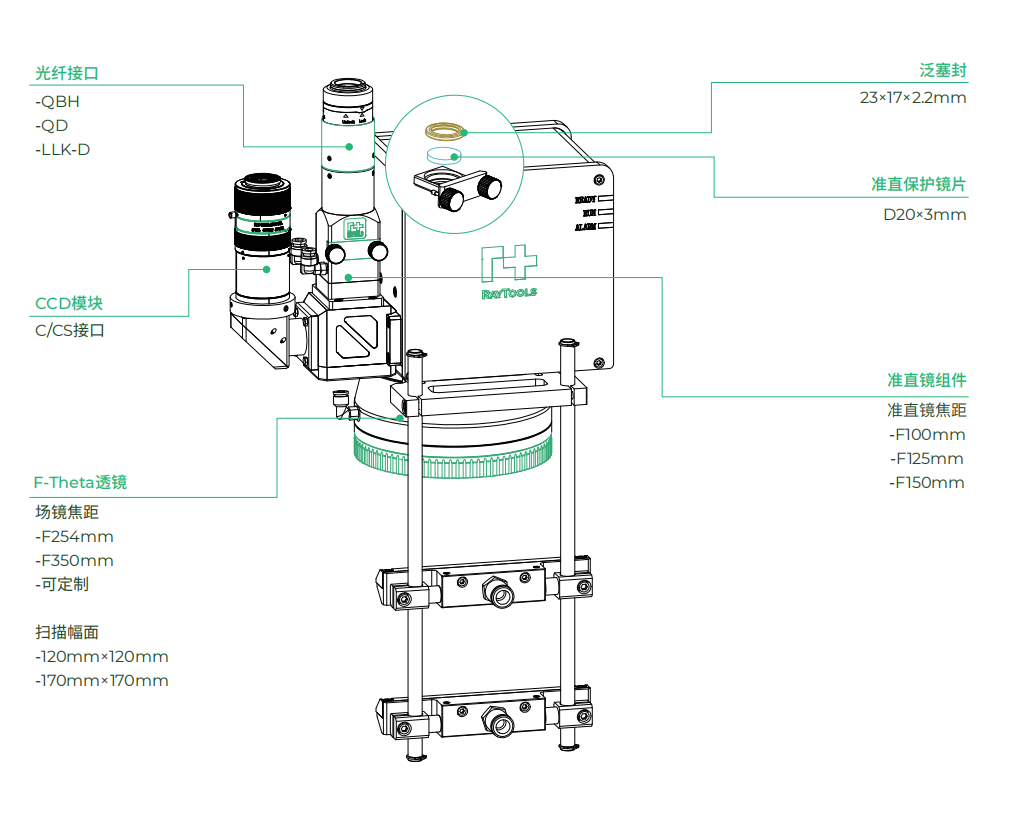

三、产品展示
RayTools 嘉强 BG03S 3KW 振镜焊接头
四、技术参数
| 光纤接口 | QBH |
| 适用波长 | 1070±10nm |
| 激光功率 | ≤3000W |
| 通光孔径 | ⌀20mm |
| 准直焦距 | 100mm |
| 场镜焦距 | 254mm/可定制 |
| 摆动控制协议 | XY2-100 |
| 供电电源 | 士15V5A（150W） |
| 焊接幅面 | 120mm*120mm（254mm 场镜）可定制 |
| 最大焊接速度 | 3000mm/s |
| 工作温度 | 15°C~35°C |
| 激光头重量 | 约 8.5kg |
| 报警信号 | 驱动异常报警(指示灯) |
| 扩展功能 | CCD 监视、视觉定位等 |
五、资料下载
BG03S 振镜焊接头系列 中文焊接头-----点击下载
BG03S 振镜焊接头系列 英文焊接头-----暂无
